三合一飲料灌裝機簡介：
三合一飲料灌裝機是中浩機械參照國外先進灌裝機技術進行改造和創(chuàng )新的產品，采用風送道與進瓶撥輪直連技術，瓶型更換方便。其塑料瓶灌裝機的結構設計更加簡單合理，精確度高，操作更加簡便。該三合一飲料灌裝機與物料接觸的零部件均用不銹鋼制造，具有衛生又容易清洗的特點，灌裝機可進行全面CIP清洗。

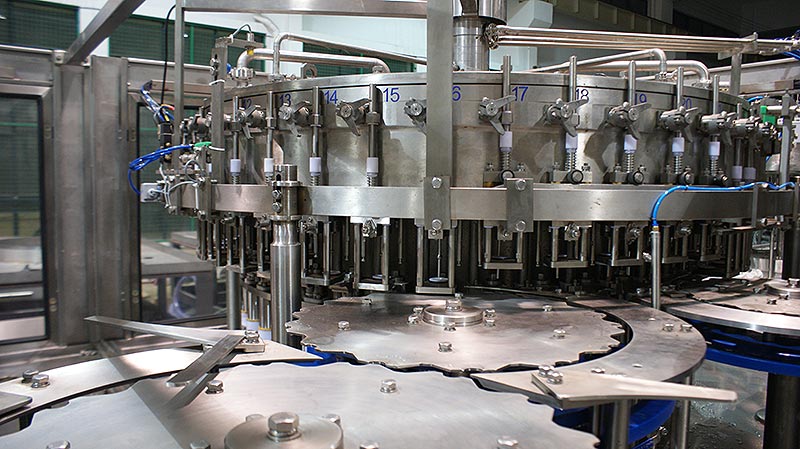

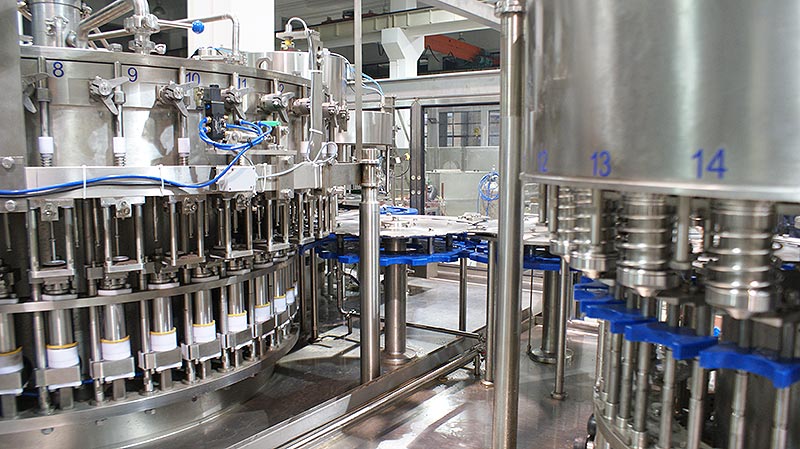

瓶子由風送系統通過撥瓶星輪傳送至三合一飲料灌裝機。沖瓶機回轉盤上裝有瓶夾，瓶夾夾住瓶口沿一導軌翻轉180°，使瓶口向下。在沖瓶機特定區域，噴嘴噴出沖瓶消毒液或水，對瓶子內壁進行沖洗。瓶子經沖洗、瀝干后在瓶夾夾持下沿導軌再翻轉180°，使瓶口向上。洗凈后的瓶子通過撥瓶星輪由沖瓶機導出并傳送至飲料灌裝機。進入小瓶灌裝機的瓶子由瓶頸托板卡住瓶口保持。灌裝閥通過閥升降機構在凸輪作用下實現下降與上升。灌裝閥下降接觸瓶口后打開完成灌裝過程，灌裝結束后灌裝閥上升離開瓶口，瓶子通過卡瓶頸過渡撥輪進入旋蓋機。旋蓋機上的止旋刀卡住瓶頸部位，保持瓶子直立并防止旋轉。旋蓋頭在旋蓋機上保持公轉并自轉，在凸輪作用下實現抓蓋、套蓋、旋蓋、脫蓋動作，完成整個封蓋過程。成品瓶通過出瓶撥輪從旋蓋機傳送到出瓶輸送鏈上，由輸送鏈傳送出三合一飲料灌裝機。

沖瓶部分：

本機為回轉式?jīng)_瓶機，主要用于飲料、水等產品瓶的沖洗之用。瓶子通過拔輪進入設備由夾鉗和翻轉機構夾住瓶口轉至瓶口朝下，無菌水沖洗后瀝干，自動翻轉至瓶口朝上輸送至飲料灌裝機。

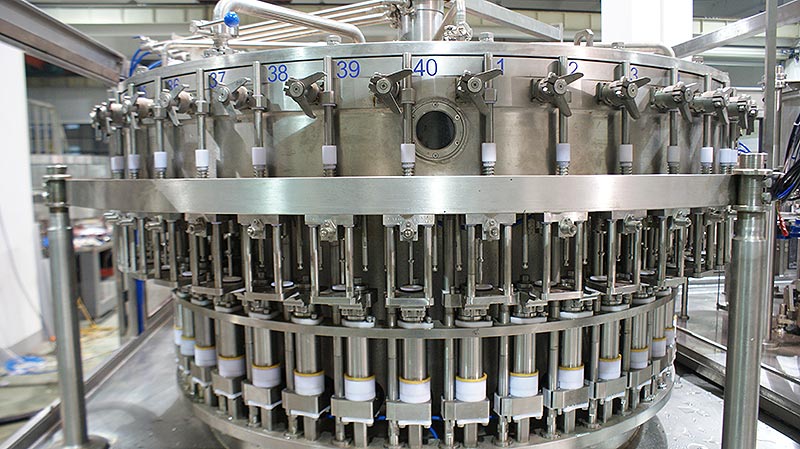

灌裝部分：

飲料灌裝部分實現將水灌裝到由沖瓶機送過來的洗好的瓶子中;

飲料灌裝機是我國引進德國技術，運用常壓灌裝原理自行設計制造;

三合一飲料灌裝機采用雙導桿瓶提升結構，使瓶提升和對中穩定;

主傳動采用齒輪傳動即開式組合傳動，其效率高,噪聲小,使用時間長,維修方便,潤滑充分，采用變頻器對機器的主電機轉速進行控制，本機采用無級變頻調速;

三合一灌裝機的導瓶系統結構簡單，可根據瓶型進行快速方便變更，整機采用卡瓶頸結構輸送;

整機PLC自動控制,故障在線顯示，如堵瓶、缺蓋等;

灌裝缸內物料自動控制，液位高度采用液位傳感器檢測，保證液位穩定及灌裝可靠;

三合一飲料灌裝機的關鍵零部件及電器元件采用進口產品。

旋蓋部分：

此飲料灌裝機的旋蓋部分將由理蓋器整理好的蓋子擰到已灌裝好產品的瓶子上，并由輸送鏈送至后道工序。

旋蓋機通過減速機帶動回轉盤轉動。使蓋在離心力的作用下從出蓋口離開料斗。在出口處有正反蓋分離裝置，當反蓋經過時，蓋自動落入返回管道中，通過風力自動把反蓋吹入料斗。只有正蓋才能順利進滑道內，料斗內的蓋量通過光電開關自動檢測來控制輸蓋機，以保證下蓋達到效果。當正蓋進入滑道后即可順利進入喂蓋盤，為防止意外，在滑道上同時配置了一個防反蓋的撥盤，確保進入喂蓋盤的蓋正確，在滑道上還配置了一對光電開關，當檢測到無蓋時，就立即停止主機。

☆ 產能：5000-24000BPH （500ml）

☆ 三合一飲料灌裝機適合產品：含氣飲料、含氣礦泉水、含氣蘇打水等；

☆ 高配置混合機二氧化碳含量高可達4.5倍；

☆ 采用風送道與進瓶撥輪直連技術，瓶型更換方便；

☆ 瓶子傳輸采用全程卡瓶頸技術，變換瓶型無須調整設備高度；

☆ 全自動灌裝機可進行全面CIP清洗；

☆ 高精度機械式等壓閥，精確的液位定量，同時保證少的CO2損失。
